Kryt průmyslové kamery CH50 - IP69

+ IP69 new
+ Zapouzdřené masivní hliníkové provedení
+ Sklo 35mm borosilikát N-BK7, antireflexní MgF2 s propustností 390-700 nm
+ Univerzální uchycení malé průmyslové kamery (27x27, 29x29, 30x30, 31x31, 40x30 mm)
+ Možnost výroby atypické délky krytu
+ Obsahuje díly pro uchycení kamery i základní montážní sadu
Výrobce: Argutec
Kód: ch50
Dodací lhuta: 3 pracovní dny
5885,00 Kč bez DPH

Přehled






Kryt průmyslových kamer CH50 umožňuje instalaci menších průmyslových kamer (27x27, 29x29, 30x30, 31x31, 40x30 mm). Jedná se o celohliníkový robustní kryt, který naleznete pod nejrůznějšími názvy nejen jako Enclosure, housing nebo cover.

Kryt Argutec se vyznačuje jednoduchou úrdžbou. Ani při výměně objektivu nebo kamery není potřeba demontovat kryt u místa instalace, ale výměnu provedete pomocí přední odnímatelné části. Podívejte se na video:

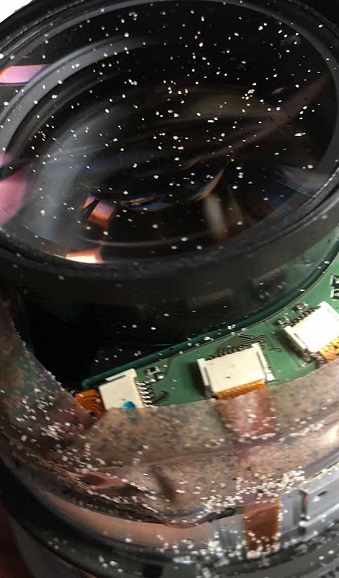

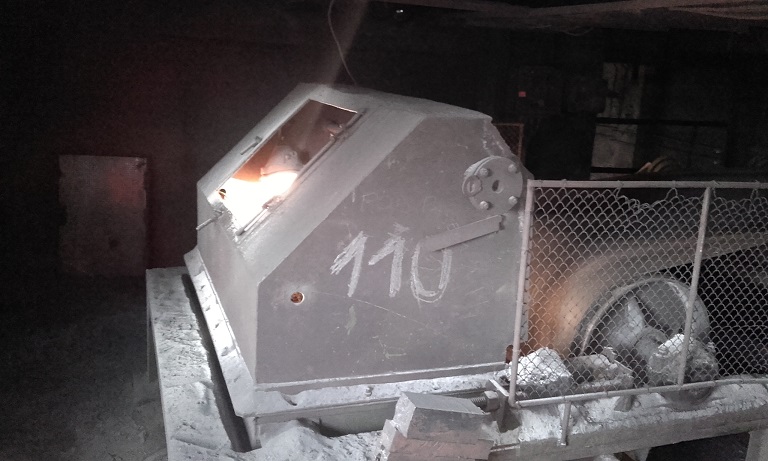

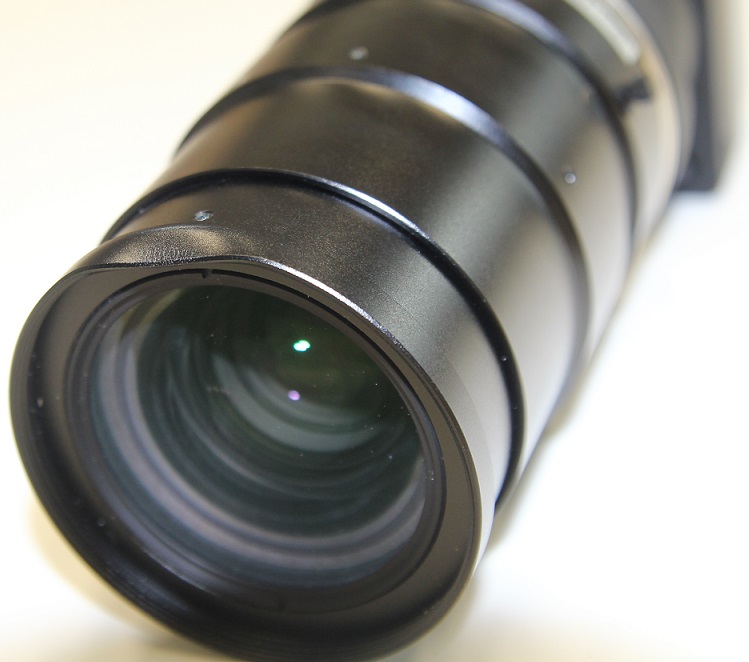

Při použití v průmyslu chrání kryt průmyslovou kameru a objektiv proti nežádoucímu poškození. Způsobit jej může nejen mechanická část linky, ale také vysoká teplota, prach případně vlhkost a voda.





Další stupeň ochrany je proti nečistotám a mastnotě. Speciální konstrukce a těsnění zajišťují odolnost IP69, tedy nejvyšší stupeň krytí proti prachu a vysokotlaké vodě.

IP69 (IP69K)

Kryt byl od začátku certifikován na IP66, tedy speciálně do průmyslového prostředí, kde se vyskytuje tlaková voda.
Díky množícím se poptávkám na instalaci v potravinářských provozech prošel kryt CH50 bez jakýchkoli konstrukčních změn nyní certifikací IP69.
Test pro certifikaci IP69 podle normy EN 60529 je stejný jako test pro certifikaci IP69K podle normy ISO 20653.

Jistotu jsme demonstrovali na Amper 2019, kde jsme kryt s funkční kamerou ponořili na celých 5 dní.

Pasivní chlazení jako sekundární ochrana kamery a objektivu

Teplota kamery je výrazně snižována jen pasivním chlazením krytu CH50. Z průběhu teplot je vidět, že kryt CH50 udržuje nižší teplotu kamery. Podstatný je pak vliv na objektiv, kdy bez použití krytu je prakticky veškeré teplo kamery přenášeno na objektiv, ale při odvodu tepla krytem zůstává objektiv stále o něco chladnější.

CH50 - IR image

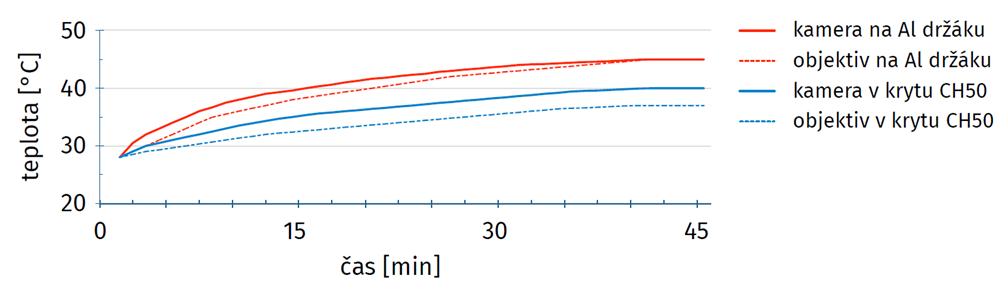

CH50 - IR graf

Délka krytu a úchyt kamery

Při objednávce prosím zvažte objednávku atypické délky krytu. Standardní délka je 130 mm, kdy přední část krytu je 50 mm a zadní část 80 mm. Dle rozměru vámi použité kamery nemusí být v krytu dostatek místa pro konektor a rovněž použitý objektiv může vyžadovat více místa. Kryt atypické délky vám dodáme do týdne a obvykle s příplatkem 10%. Na obrázku je porovnání krytu atypické délky 180 mm (80+100) oproti standardní délce 130 mm (50+80).

CH50 - 80 front + 100 back

Kamera je k vnitřnímu montážnímu dílu připevněna 2-mi šrouby M2 nebo M3). Tyto šrouby slouží pouze k centrování kamery a její aretaci. Standardně je úchyt připraven pro M2 s roztečí 18 mm a níže je uveden seznam kamer. Pro ostatní kamery prosím specifikujte do objednávky typ kamery pro přípravu správné rozteče 2xM3. Pevné uchcení kamery uvnitř krytu a zajištění proti pohybu i při vysokých vibracích je realizováno přítlakem pomocí speciálního rozvěrného dílu, který je taktéž součástí dodávky.

Standardně dodávaný vnitřní úchyt kamery:



BASLER



COGNEX

ALLIED VISION



ace acA640 ace 2 a2A1920 Cognex CIC-10MR Mako G-030 Guppy PRO F-125
ace acA720 ace 2 a2A2448 Cognex CIC-1300 Mako G-032 Guppy PRO F-146
ace acA780 ace 2 a2A2590 Cognex CIC-2000 Mako G-040 Guppy PRO F-201
ace acA800 ace 2 a2A2840 Cognex CIC-300 Mako G-152
ace acA1300 ace 2 a2A3840 Cognex CIC-4000 Mako G-131

LUCID

ace acA1440 ace 2 a2A4096 Cognex CIC-5MR/5000 Mako G-158 Triton TRI200S
ace acA1600 ace 2 a2A4504   Mako G-192 Triton TRI120S
ace acA1920 ace 2 a2A5320

FLIR

Mako G-223 Triton TRI122S
ace acA2000 ace 2 a2A5328 FLIR Blackfly Mako G-234 Triton TRI089S
ace acA2040   FLIR Blackfly S Mako G-319 Triton TRI071S
ace acA2440   FLIR Flea3 Mako G-419 Triton TRI064S
ace acA2500     Mako G-503 Triton TRI050S
ace acA3088

KEYENCE

Mako G-507 Triton TRI032S
ace acA3800   CV-3000 CV-035 Mako U-029 Triton TRI028S
ace acA4024   CV-3000 CV-200 Mako U-051  Triton TRI023S
ace acA4600   CV-5000 CV-H500 Mako U-130  Triton TRI016S
ace acA5472     Mako U-503  Triton TRI004S
ace acA4096     Guppy F-033 Triton TRI02KA
ace acA4112     Guppy F-046 Phoenix PHX200S
MED ace 2.3     Guppy F-080 Phoenix PHX120S
MED ace 5.1     Guppy F-146 Phoenix PHX089S
MED ace 5.3     Guppy PRO F-031
MED ace 8.9     Guppy PRO F-032
MED ace 12.3     Guppy PRO F-033
MED ace 20.0     Guppy PRO F-046



IMAGING SOURCE

IDS IMAGING

DAHENG IMAGING




DxK 33UJ003 uEye xx-5040CP MER2-302-37G MER-503-20G (P) VCXU 123
DxK 23UM021 uEye GV-5080CP-P MER2-202-60G MER-200-20G (P) VCXU 124
DxK 23UV024 uEye xx-5240CP ME2P-2621-15U3 MER-132-43x VCXU 125
DxK 23UP031 uEye xx-5250CP ME2P-1230-23U3 MER-131-75G (P) VCXU 13
DxK xxUX174 uEye xx-5260CP MER2-2000-19U3 MER-125-30x VCXU 15
DxK 33UX178 uEye xx-5270CP MER2-1220-32U3 MER-050-200G (P) VCXU 201
DxK 33UX183 uEye xx-5280CP MER2-503-36U3 MER-032-120G (P) VCXU 22
DxK 33UX226 uEye xx-5480CP MER2-502-79U3 MER-031-300G (P) VCXU 23
DxK 23UX236 uEye xx-5580CP MER2-301-125U3 MER-030-120x VCXU 24
DxK x3UX249 uEye xx-5860CP MER-1220-32U3 (L) MER-130-30U (L) VCXU 25
DxK 33xX250 uEye xx-5880CP MER-160-227U3 (L) MER-500-7U (L) VCXU 31
DxK 33UX252 uEye GV-5890CP MER-041-436U3 (L) MER-310-12U (L) VCXU 32
DxK 33UX264 uEye Ux-3040CP MER-2000-19U3 (L) MER-132-30U (L) VCXU 50
DxK 33UX265 uEye Ux-3060CP  MER-630-60U3 (L) MER-040-30U (L) VCXU 51
DxK 33UX273 uEye Ux-3070CP MER-051-120x   VCXU 53
DxK 23U274 uEye Ux-3080CP MER-1810-21U3 (L)

BAUMER

VCXU 65
DxK 33UX287 uEye U3-3080CP-P MER-1520-13U3 (L) VEXG 02 VCXU 90
DxK 33UX290 uEye Ux-3260CP MER-1070-14U3 (L) VEXG 100 VCXU 91
DxK 23U445 uEye Ux-3270CP MER-503-36U3 (L) VEXG 13
DxK 23U618 uEye Ux-3280CP MER-502-79U3 (L) VEXG 25
DxK x3UP1300 uEye U3-3800CP MER-500-14x VEXG 52
DxK 33UP2000 uEye Ux-3860CP MER-302-56U3 (L) VEXG 24
DxK 33UP5000 uEye Ux-3880CP MER-301-125U3 (L) VCXG 02
  uEye U3-3890CP MER-231-41x VCXG 04
  uEye UI-3130CP MER-230-168U3 (L) VCXG 124 (.I. = ne!)
  uEye UI-3140CP MER-134-93U3 (L) VCXG 125
  uEye UI-3160CP MER-133-54x VCXG 13
  uEye UI-3180CP MER-131-210U3 (L) VCXG 15 (.I. = ne!)
  uEye UI-3220CP MER-050-560U3 (L) VCXG 201
  uEye UI-3240CP MER-031-860U3 (L) VCXG 22
  uEye UI-3250CP MER-041-302G (P) VCXG 23
  uEye UI-3360CP MER-1220-9G (P) VCXG 24
  uEye UI-3370CP MER-630-16G (P) VCXG 25
  uEye UI-3480CP MER-232-48G (P) VCXG 32 (.I. = ne!)
  uEye UI-3580CP MER-201-25G (P) VCXG 50
  uEye UI-3590CP MER-2000-5G (P) VCXG 51 (.I. = ne!)
  uEye UI-5130CP MER-1520-7G (P) VCXG 53
  uEye UI-5140CP MER-1070-10G (P) VCXG 65
  uEye UI-5220CP MER-531-20G (P) VCXG 91
  uEye UI-5360CP MER-530-20G (P) VCXU 02
  uEye UI-5370CP MER-504-10G (P) VCXU 04



Volitelný vnitřní úchyt kamery:



COGNEX

FLIR

Jiné *

IN-SIGHT 8000* Firefly DL*
IN-SIGHT 8200* Firefly S*
IN-SIGHT 8400*
IN-SIGHT 8401*
IN-SIGHT 8402*
IN-SIGHT 8405*

* upřesněte prosím do objednávky přesný typ kamery

Specifikace produktů
Krytí IP69/IP69K
Rozměry (Š x H x V) 173 x 56 x 56
Váha 600g včetně montážní sady
